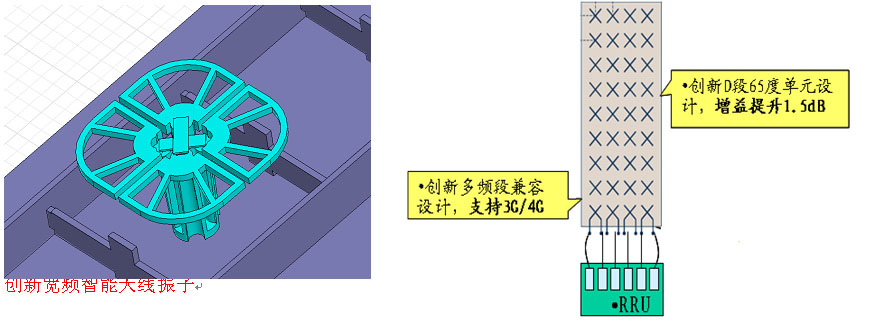

第一个创新是基于宽频振子LTE的设计项目,过去我们用的都是窄带的天线,到了LTE阶段,宽带化是一个趋势。天线不仅是一个产品,也是非常重要的资源。因为天面空间很难经常调整,也很难不断优化,天馈在建设初期,就应该能够满足未来发展的需求。基于此我们也是研发了这个方案,改进了天线的设计,在LTE应用的频段中一定程度的解决了
智能天线增益低的问题,目前绝大部分的天线制造商不约而同的选择了这样的天线设计,应用效果良好。

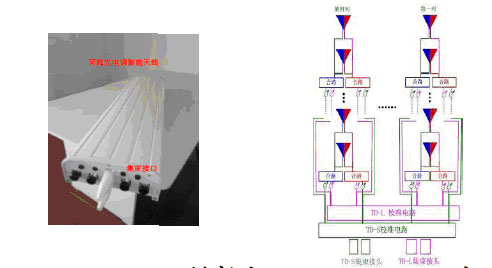

第三个创新是可独立电调智能天线方案如图3,有效解决TD-LTE/TD-SCDMA多频段、多制式组网中独立优化难题。本方案是基于宽频振子FAD天线,在不增加天线体积的情况下,采用两套不同频段(FA/D)的移相网络和校准网络设计,实现两个网络下倾角的独立调整,目前已经开始应用,效果良好。
图3

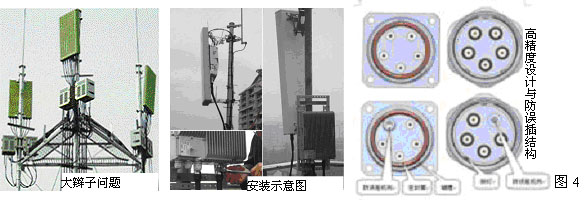

第四个创新是,简易化集束接口设计,智能天线有九个接口,增加了安装复杂度。将连接智能天线的9根线缆,分别集成于两组集束电缆中,采用高精度对接及防误插设计,方便精确操作操作,提高了安装便利性。

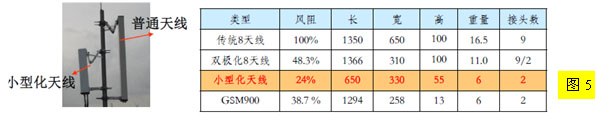

第五个创新是小型化天线设计,有效解决天面资源紧张、施工困难、用户敏感的应用场景问题,如图5。

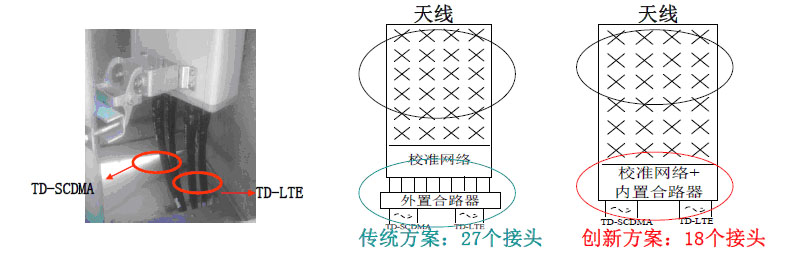

在LTE网络时代,将既存在8通道天线需求,也存在2通道需求。8通道在基本宽带天线基础上,会产生合路器天线,进一步我们对两个网络独立优化调整,产生FAD等可独立链条的高端产品,通过不断产品演进,形成了相对比较成熟的天馈体系。从而在一定程度上确实也推动了国内通信产业的发展,并且,在智能天线技术方面,国内的产业和技术是比较领先的,首次实现了我们国内引领国际这样发展的趋势。
下面我们共同探讨一下未来天馈发展的趋势和需求。
第一个方面,将来的TDD的智能天线会更复杂,但是要更好用。天线不再是一个无源的东西,它应该更容易的被管理和被认知,并且有相关的国家标准。目前,中国移动主导的RAE模块标准化提案已经正式在AISG组织提交并通过,已有多家厂商支持RAE基本功能,主流天线厂商计划于2013年9月全面支持。目前已经完成RAE功能的实验室
测试和外场
测试,基本功能已经实现。

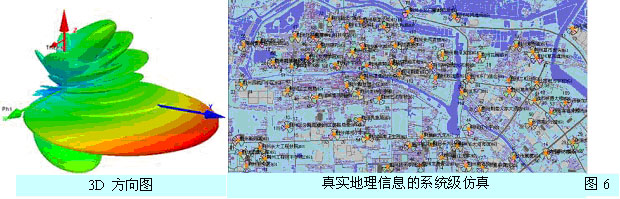

第二个方面就是在网络应用中天线要有更高的性能,而不是出厂的时候拥有合格的指标就可以。为此我们需要三维的指标测试系统,更加真实地去反映产品在应用中实际能够达到的指标性能,这个方面将来有很多事情需要去做,如图6。
第三个方面,天线需要具有更高的高可靠品质。无论是TDD还是
FDD的制式发展来看,多天线都是未来发展的重要趋势。天线技术的发展固然重要,产品质量更不容忽视。只有在技术领先的基础上,把产品质量做上去,才可以保证天线产业包括我们智能天线有更好的发展。
总之,中国一直在持续移动整个天线产业的发展,包括智能天线的开发,在2011年以前,天线产业面临智能天线的便利性课题,目前已经基本解决,并且取得了非常好的价值和效果。下一步的目标应该是TDD天线和LTE天线的技术提升和安装维护便利性的挑战,我们希望通过持续推进和从容应对,将使智能天线比传统天线更加方便,更具竞争性,望业界广大同仁继续努力,谢谢大家。
